Епоксидна Двокомпонентна Антикорозійна Грунт-Фарба 912 EPOXY COAT STANCOLAC, 18/20 КГ + 4 КГ

                                                                   912 EPOXY COAT
Опис: Двокомпонентне антикорозійне товстошарове покриття на епоксидній основі з поліамідним затверджувачем. Спеціально розроблено для нанесення на попередньо загрунтовані і не загрунтовані металеві поверхні, як грунтовки, так і як міжшарове покриття в системах для збільшення загальної товщини (в сертифікованих системах антикорозійного захисту), забезпечуючи тим самим довговічний захист. Можливе використання як одношарове покриття. Ідеально для металевих та бетонних конструкцій (також як напольне покриття), що знаходяться в умовах сильної хімічної дії.
За замовленням виробляється і у вигляді покриття ΜΙΟ (micaceous iron oxide), містить залізну слюду для посилення властивостей антикорозійного захисту. У вигляді MIO забезпечує постійну провідність, що запобігає накопиченню статичної електрики на промислових металевих поверхнях (наприклад, сталевих трубах, резервуарах тощо). Має опір електропровідності <107 Ом.
Сертифікована Європейським інститутом за антикорозійно-захисні властивості згідно з ISO 12944.

Технічна інформація:
Колір                                                        RAL на замовлення - micaceous
Блиск                                                       Матовий
Щільність                                               1,35 ±0,05 кг/л. (micaceous 1,48 ±0,05 кг/л.)
Сухий залишок (A+B)                            62 %(±2) за об'ємом
Співвідношення компонентів             A:B-5:1 за вагою, (A:B-2,85:1 за об'ємом) (micaceous 2,6:1 за об'ємом)
Теоретична витрата                              4,60 м2/кг (100 мкм A+B)
Життєздатність суміші                         10-12 год. (25ºC)
Термостійкість                                       до 120ºC (робоча температура, сухе середовище)
Зміст ЛОС                                               Максимальний вміст ЛОС у готовому до застосування продукті (+10% розчинника): 495 г/л, Норма ЄС 2010: 500 г/л, Підкатегорія j, функціональне двокомпонентне покриття. Ґрунтувальний шар на залізних підкладках. Тип - ОР (SB).

Час висихання 100мкм, 60% відн. вологості:

(Вказаний час є орієнтовним і залежить від кількості розчинника, вологості та температур. У разі тривалого впливу погодних умов на поверхню необхідне очищення та підготовка поверхні перед нанесенням повторного шару).

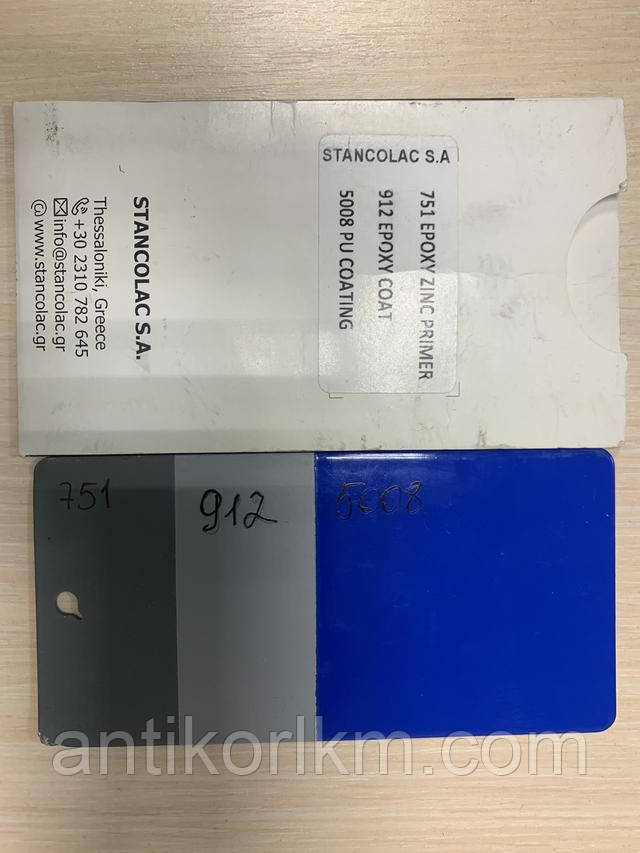

Підготовка поверхні: Усі необхідні опрацювання зі сталлю такі, як зварювання, різання полум'ям та шліфування, повинні бути завершені до підготовки поверхні. Очистити поверхню від пилу та сторонніх предметів спеціальним розчином, що очищає, а потім промити водою під тиском. Лужні залишки від попередніх зварювальних процесів та сліди мила мають бути видалені за допомогою чистої води та шліфування. Для найкращих результатів рекомендується піскоструминна обробка сухої поверхні принаймні Sa 2 ½ згідно ISO 8501-1. Якщо необхідна підготовка поверхні, рекомендується застосування двокомпонентних ґрунтовок таких як 812 EPOXY PRIMER або 751 EPOXY ZINC PRIMER або 851 INORGANIC ZINC PRIMER.

Нанесення: Змішати основу та затверджувач у ваговому співвідношенні А:В-5:1, додати розчинник. Рекомендується використовувати механічну мішалку при змішуванні компонентів. Важливо, щоб затверджувач рівномірно розподілявся в суміші, тому перемішування повинно виконуватися як на дні, так і стінках контейнера. Дати суміші відстоятись не менше 20 хвилин після змішування.

Методи нанесення:
Безповітряне розпилення (airless) (сопло 0,015-0,021 in) після розведення розчинником на 5 - 10%.
Розпилювачем (діаметр: 1,8-2,2 мм, тиск: 3-5 бар) після розведення розчинником на 10%.
Рекомендована товщина плівки        50-150 мкм
Наносити за температури                   10ºC-35ºC

Відносна вологість повітря                < 80%
Розчинники                                            1131, 1015, 1115.

Точка роси                                              Температура поверхні повинна бути не менше 3 ˚C вище температури точки роси.

Вказані вище умови повинні дотримуватися як під час процесу нанесення, так і в процесі сушіння. Не наносити покриття у разі очікування випадання опадів (щонайменше 24 години). Після застосування матеріалу, кожен шар повинен бути захищений від впливу вологи (понад 80%) та дощу протягом приблизно 24 годин після нанесення. Під впливом вологи може створити білу та/або липку поверхню, а також може вплинути на час сушіння та повторного покриття. Перед нанесенням кожного шару поверхня, що підлягає фарбуванню, має бути повністю очищена та просушена. У випадку, якщо проміжок часу нанесення попереднього та наступного шарів матеріалу перевищує зазначений час, поверхня повинна бути ретельно відшліфована відповідним механічним способом, щоб досягти найкращого результату.

Примітка: Матеріали, що використовуються як ґрунтовка можуть мати незначні колірні відмінності в різних виробничих партіях продукції. При зовнішніх роботах, як і в усіх епоксидних покриттях, незахищене покриття під тривалим впливом погодних умов і сонячного світла може відбутися незначну зміну кольору або меління. Цей процес має поверхневий характері і не впливає на антикорозійні властивості продукту. Нанесення поліуретанової фарби як фінішний шар рекомендується в разі необхідності стабільності відтінку і збереження естетичного ефекту.

Зберігання: До 36 місяців у сухому та прохолодному місці при температурі 5ºC-30ºC.
Не піддавати дії сонячних променів і захищати від несприятливих погодних умов.

Безпека: Ознайомтеся з паспортом безпеки. Надається за запитом.
